Обзор продукта

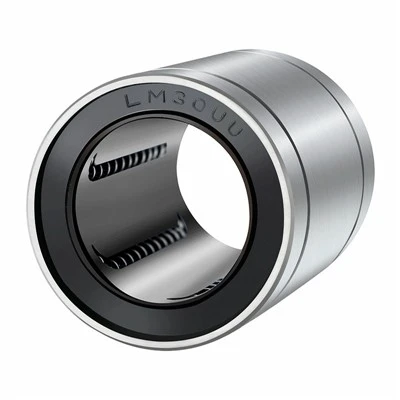

LM30UU — это шариковая втулка диаметром 30 мм, предназначенная для плавного возвратно-поступательного движения с низким-трением по закаленным прецизионным валам. Являясь 30-м линейным подшипником стандартизированной серии LM…UU, LM30UU обеспечивает стабильные характеристики радиальной нагрузки в требовательных приложениях автоматизации и промышленного движения. Благодаря 6-рядному шариковому контуру и стальной конструкции подшипника эта 30-мм втулка LM является надежным выбором для конфигураций линейных осей со средней-и тяжелой нагрузкой.
Группы по закупкам, которым нужна втулка с гильзой 30 для стандартных направляющих валов, обнаружат, что LM30UU по размерам соответствует спецификациям THK LM30UU и Misumi LMUU30, что позволяет осуществлять прямую замену в существующих конструкциях оборудования без модификации корпуса. Стандартизированные внешние размеры обеспечивают прямую-совместимость с корпусными системами SCS30UU и SCJ30UU.
Ключевые характеристики
| Параметр | Ценить |
|---|---|
| Модель | LM30UU |
| Диаметр вала (др) | 30 мм |
| Внешний диаметр (Д) | 45 мм |
| Длина (L) | 64 мм |
| B (длина фиксатора) | 44,5 мм |
| W | 1,85 мм |
| D₁ | 43 мм |
| Ряды мяча | 6 |
| Масса | 250g |
| Материал | Подшипниковая сталь |
| Допуск отверстия (прецизионность P) | 0 / −7 μm |
| Допуск отверстия (стандарт) | 0 / −10 μm |
| Допуск OD (P·H) | 0 / −16 μm |
| Радиальный зазор (макс.) | −8 μm |
| Динамическая нагрузка (Cₙ) | 1,570 N |
| Статическая нагрузка (C₀ₙ) | 2,750 N |
| Регулируемый тип | LM30UUAJ (клиренс: 245 гс) |
| Открытый тип | ЛМ30УУОП |
Особенности продукта
6-рядная шариковая схема для большей грузоподъемности
Линейная втулка LM30UU оснащена 6-рядным контуром шариков с рециркуляцией, обеспечивающим номинальную динамическую нагрузку 1570 Н и статическую нагрузку 2750 Н. Эта конфигурация рядов шариков выдерживает средние---большие радиальные нагрузки и условия разнонаправленной нагрузки, характерные для валов с осью 30 мм.
Подшипниковая сталь с прецизионным-шлифованным отверстием
Втулка 30 LM изготовлена из высококачественной-подшипниковой стали с прецизионной-шлифовкой отверстий и наружных поверхностей. Допуск отверстия поддерживается в пределах 0/-7 мкм (прецизионный класс) или 0/-10 мкм (стандартный класс), обеспечивая постоянную посадку вала и предсказуемый зазор при каждой партии заготовки.
Три варианта для различных требований к установке
Выберите LM30UU для стандартного закрытого-типа общего применения. Укажите LM30UUAJ, если ось требует регулировки преднатяга или контроля зазора. Выбирайте LM30UUOP, если конструкция корпуса требует доступа к валу сбоку-или при установке требуется компенсация незначительного отклонения вала.
Прямая взаимозаменяемость со стандартными корпусами диаметром 30 мм.
Шариковая втулка 30 соответствует стандартным размерным характеристикам LM…UU. Внешний диаметр 45 мм, длина 64 мм и диаметр отверстия 30 мм соответствуют системам корпусов SCS30UU, SCJ30UU и SBR30, что позволяет заменить-без модификации корпуса или дополнительной механической обработки.
Доступные варианты
| Модель | Тип | Описание |
|---|---|---|
| LM30UU | Стандартный закрытый | Контакт по всей окружности, общего-назначения |
| LM30UUAJ | Регулируемый зазор | Регулируемый слот для настройки преднатяга; клиренс масса 245 гс |
| ЛМ30УУОП | Открытый тип | Корпус с прорезями для бокового-монтажа вала доступа |
Для стандартной направляющей вала без особых требований рекомендуется использовать LM30UU. Укажите LM30UUAJ, если приложение требует регулировки предварительного натяга или установки с нулевым-зазором. Укажите LM30UUOP, если конструкция корпуса требует доступа к валу сбоку-или когда компенсируется незначительное отклонение вала.
Шариковая втулка LM30UU – сценарии применения
Линейный подшипник LM30UU диаметром 30 мм используется в различных платформах промышленного движения и автоматизации, где стандартным является диаметр вала 30 мм:
Станки с ЧПУ
Направляющие колонны по оси Z- и оси X- на вертикальных обрабатывающих центрах, где вал диаметром 30 мм выдерживает более высокие-силы реакции на нагрузку шпинделя по сравнению с конфигурациями с диаметром 20 мм.
Промышленные роботы и портальные системы
Линейный привод и выбор-и-портальных осей, требующих постоянной радиальной жесткости при разнонаправленной полезной нагрузке.
Автоматизированное сборочное и конвейерное оборудование
Горизонтальные направляющие на линиях сборки автомобилей и электроники с непрерывным циклом возвратно-поступательного движения.
Направляющие для литья под давлением и гидравлических прессов
Направляющие штифта выталкивателя и валы выравнивания плит, где линейный подшипник 30 должен сохранять точность отверстия при термической и механической нагрузке.
Полупроводниковое и плоскопанельное оборудование для дисплеев
Прецизионные столики и системы-обработки пластин, требующие низкого-трения и низкого-линейного движения в контролируемых условиях.
Полиграфическое и текстильное оборудование
Ход каретки и направляющие натяжных роликов требуют постоянной повторяемости хода при большом количестве циклов.
Почему стоит покупать LM30UU от SQ Bearing
Компания Zhejiang SQ Bearing Manufacturing Co., Ltd. производит линейные втулки серии LM…UU с 2007 года. Предприятие занимает площадь 19 800 квадратных метров и управляет более чем 100 токарных станками с ЧПУ, прецизионными шлифовальными станками и линиями бесцентрового шлифования - — этапы процесса, которые непосредственно определяют круглость отверстия и допуск на внешний диаметр втулки 30 LM.
Каждый линейный подшипник LM30UU производится под контролем качества, сертифицированным по стандарту ISO 9001. Соответствие ROHS и REACH поддерживается для всех материалов подшипниковой стали и обработки поверхности. Внутри-технологический контроль включает входную проверку стали, допуски обработки, концентричность узла шарикового контура, а также окончательную проверку размеров-годности.
Резервный запас LM30UU, LM30UUAJ и LM30UUOP поддерживается в рамках стандартных производственных циклов. Заказы образцов отправляются в течение 3–5 рабочих дней. Оптовые заказы на 500+ шт. выполняются в течение 15–20 дней, а полные отчеты о проверке размеров предоставляются по запросу.
SQ Bearing владеет-правами на самостоятельный экспорт и имеет активных клиентов в Юго-Восточной Азии, на Ближнем Востоке, в Европе и Южной Америке. Принимаются OEM-упаковка, индивидуальная маркировка и заказы на образцы.
